物聯網與工業4.0是近幾年很重要的研究課題,大數據、人工智慧、物聯網掀起全球新一波價值鏈解構與重組,將物聯網應用於智慧工廠,掌握傳統產業的轉型先機,升級智慧製造的價值,並在重構中的全球FPC產業鏈中卡位!認識FPC軟性印刷電路板,瞭解FPC應用產業,請看我們以下詳細的解答。

FPC是什麼? FPC軟性印刷電路板 ?

FPC是Flexible Printed Circuit的簡稱,又稱為FPC軟板、柔性線路板、軟性印刷電路板、軟性線路板、撓性線路板。FPC軟性印刷電路板主要使用於筆電、平板、手持式電子產品、手機、PDA、數位相機、液晶顯示屏、專業醫美儀器、液晶模組、智慧宅等多樣產品。

更多FPC軟板相關資訊 歡迎來電洽詢 FPC廠商 達芳電子股份有限公司 02-2692-5060



  •
  •


FPC|FPC軟性印刷電路板|FPC軟板|FPC柔性線路板

達芳電子股份有限公司專注於FPC軟板的開發與設計,提供最佳品質的產品以及最專業的服務

物聯網與工業4.0是近幾年很重要的研究課題,大數據、人工智慧、物聯網掀起全球新一波價值鏈解構與重組,將物聯網應用於智慧工廠,掌握傳統產業的轉型先機,升級智慧製造的價值,並在重構中的全球FPC產業鏈中卡位!

認識FPC軟性印刷電路板,瞭解FPC應用產業,請看我們以下詳細的解答。

什麼是FPC軟性印刷電路板?擁有什麼特性?其所構成的材料與結構各是什麼?

  • FPC的說明:
  • FPC是Flexible Printed Circuit的簡稱,又稱為軟板、柔性線路板、軟性印刷電路板、軟性線路板、撓性線路板。
  • FPC的特點:
  • 是特殊的印製電路板,FPC軟性印刷電路板的特點是具有配線密度高、重量輕、厚度薄、柔軟、可彎曲。
  • FPC軟性印刷電路板主要使用於筆電、平板、手持式電子產品、手機、PDA、數位相機、液晶顯示屏、專業醫美儀器、液晶模組、智慧宅等多樣產品。
  • FPC的構成材料:
  • FPC組成材料銅箔基板,結構為銅箔加核心層。
  • 軟性印刷電路板FPC主要組成銅箔,分為電解銅與壓延銅兩種,無膠壓延銅的材料柔性,摺疊性比較好。
  • FPC組成材料核心層,是常見為聚醯亞胺PI,PI後的兩位數值代表PI厚度與膠厚度,單位Mil。
  • 保護膜FPC組成材料,為表面絕緣屏閉用,常用材料結構為聚醯亞胺PI加接著劑環氧樹脂熱固膠。
  • FPC組成補強材料是用於黏接補強FPC的機械強度及用於固定FPC等作用。
  • FPC的類型:
  • FPC結構按照導電銅箔的層數分類。
  • 軟性印刷電路板FPC可以劃分為單層板、雙面板、雙層板、多層板等。
  • 1LAYER單面板又稱單層FPC。
  • FPC單面板:只有一面有線路。
  • FPC單面板柔性電路板只有一層導電層,依附在柔軟的絕緣層上,所以只有一面可以放置電子零件或作導電接觸面。
  • 單面板可分為四類,無覆蓋層單面連接,有覆蓋層單面連接,無覆蓋層雙面連接,有覆蓋層雙面連接。
  • 2LAYER双面板又稱雙面FPC。
  • 雙面板:兩面都有線路。
  • 雙面FPC單層二面露出板,導電層的兩面可導電接觸面或放置零件。
  • 雙面FPC兩面各有一層蝕刻製成的導電圖形,增加單位面積的布線密度。
  • 2LAYER双面板又稱雙面FPC,這種結構並不常見。
  • MULTI-LAYER多層板又稱多層FPC。
  • 多層FPC是將3層或更多層的單面或雙面柔性電路層壓在一起。
  • 在不同層間形成導電通路,不需採用複雜的焊接,是多層FPC特點。



FPC軟性印刷電路板產品有那些應用範圍?

NB/筆電/TABLET/平板 FPC產品應用

因新冠肺炎病毒疫情強勢來襲,筆電平板因應遠距教學、遠距會議成了居家效能的好幫手,其中內部零件應用就含概FPC軟性印刷電路板。

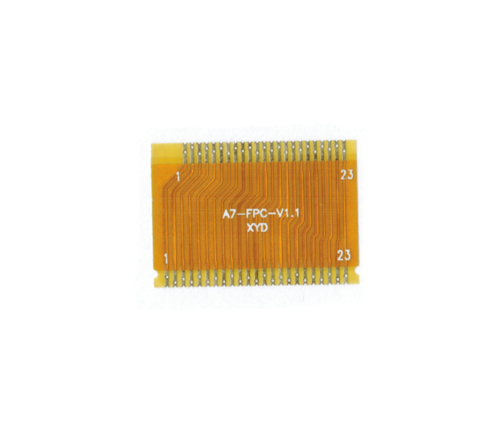

NB/筆電/TABLET/平板 FPC應用產品圖

NB筆電TABLET平板 FPC應用產品圖 NB筆電TABLET平板 FPC應用產品圖



HANDHELD DEVICE (手持式電子產品) FPC產品應用

從提升到改善品質減少瑕疵,FPC產品應用涵括手持式裝置。

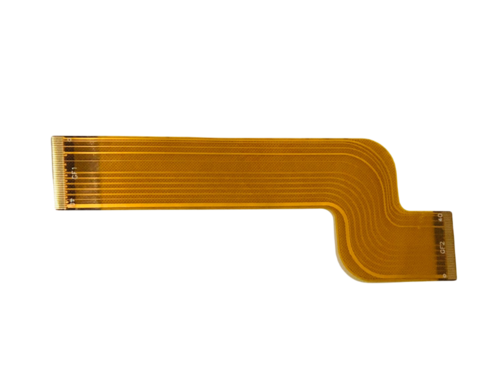

HANDHELD DEVICE (手持式電子產品) FPC應用產品圖

HANDHELD DEVICE 手持式電子產品 FPC應用產品圖 HANDHELD DEVICE 手持式電子產品 FPC應用產品圖



Medical(醫美) FPC產品應用

美容醫學技術不斷推陳出新,許多臨床雷射等專業醫美器材設備內含FPC儀器,都需遵照行政院衛生福利部特定醫療技術檢查檢驗醫療儀器施行或使用管理辦法。

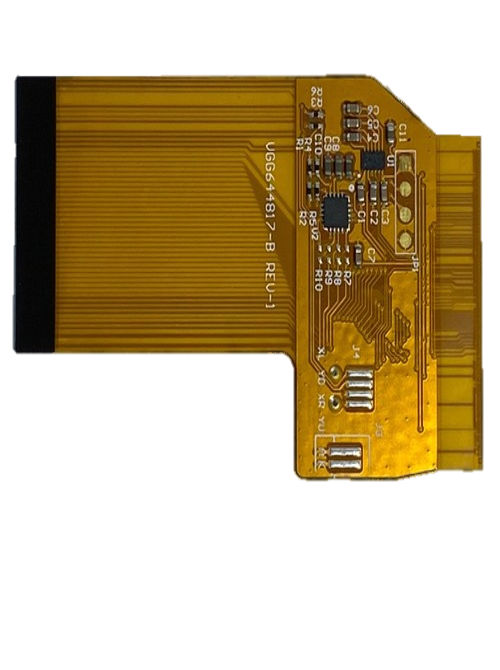

Medical(醫美) FPC應用產品圖

Medical醫美 FPC應用產品圖 Medical醫美 FPC應用產品圖



LCM(液晶模組) FPC產品應用

LCM液晶顯示模組生產設備,是使用於LCD液晶顯視器和FPC/TCP軟板的焊接,藉以提升效率、增加產能。

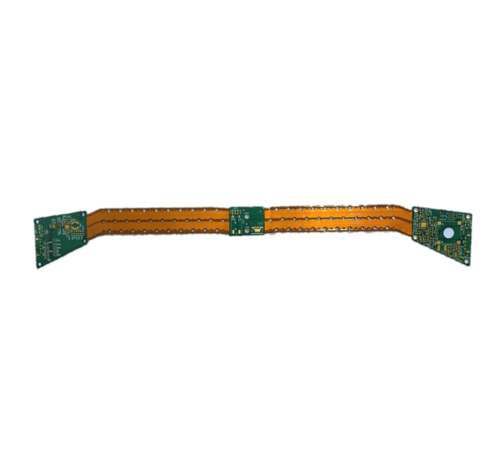

LCM(液晶模組) FPC應用產品圖

LCM液晶模組 FPC應用產品圖 LCM液晶模組 FPC應用產品圖



Smart Home(智慧宅) FPC產品應用

構成智慧宅的基本要素為感測器、控制器與主機,其中含有FPC智慧管家電子鎖,採用FPC指紋傳感器,半導體活體指紋辨識技術,陶瓷指紋頭360度均能辨識。



Smart Home(智慧宅) FPC應用產品圖

Smart Home智慧宅 FPC應用產品圖 Smart Home智慧宅 FPC應用產品圖
